Four de refusion sous vide en ligne VRO945

-Optimized design for bridge stacks, frame products and CLIP products

Caractéristiques:

1. Le four de refusion sous vide en ligne VRO945 présente les caractéristiques d'un rendement élevé, d'une faible consommation d'énergie et d'une faible consommation d'azote.

2. Le four de refusion sous vide VRO945 est spécialement conçu et optimisé pour les besoins particuliers de l'emballage de soudage sous vide de produits à grille de connexion dans l'industrie des semi-conducteurs et sous vide soudage des emballages des produits CLIP. Compte tenu des nombreux problèmes rencontrés par les clients de l'industrie, un four sous vide a été soigneusement optimisé et conçu.

1). Faible teneur en oxygène: la teneur en oxygène est inférieure à 20 ppm.

2). Faible consommation d'énergie: puissance de démarrage de la machine: 18KW ; Puissance de travail moyenne de la machine: 7KW

3). Faible consommation d'azote: la consommation d'azote n'est que de 1/3 par rapport aux autres fours sous vide similaires.

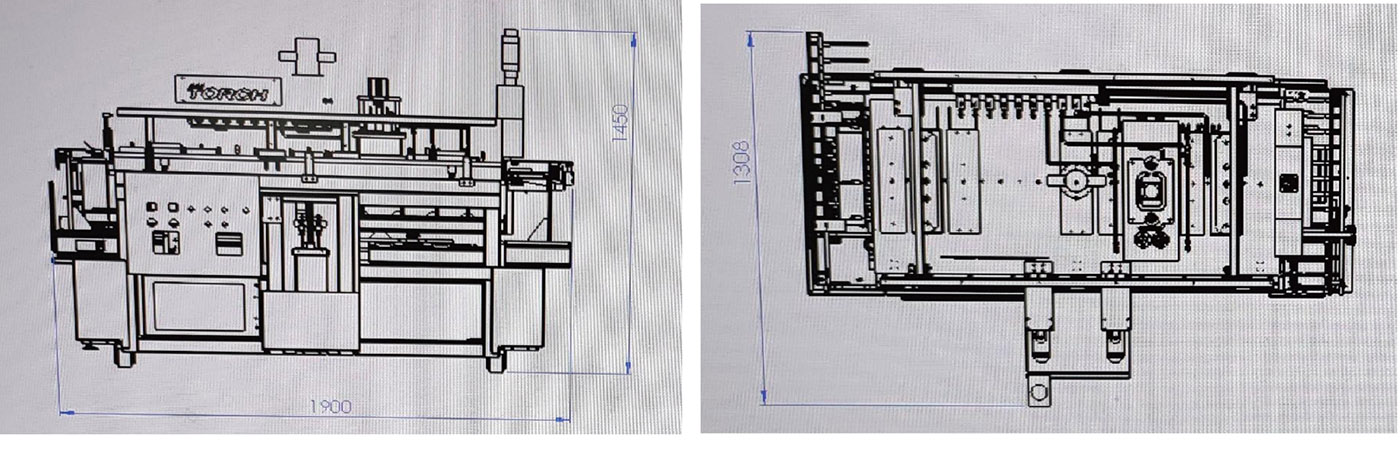

4). Petit espace: Dimensions: 1900*1308*1450mm

Présentation de la fonction:

1. Répondre à une variété d'exigences de soudure (≤ 450℃):
Par exemple: SAC305; Sn63Pb37; Sn90Sb10; In97Ag3; In52Sn48 etc.

2. Taux de vide de soudure: taux de vide de tampon: <1%. Taux d'annulation unique: 2 %. Différents matériaux de soudage et atmosphère d'air auront un impact de soudage. Les données actuelles sont basées sur les données de test complètes des clients. Les données seront un peu différentes lorsqu'elles sont impliquées dans différents produits de soudage.

3. Prend en charge l'environnement de travail sous atmosphère d'azote, répondant à une variété de procédés de soudage.

4. Le four de refusion sous vide est équipé d'un système de contrôle logiciel, d'un réglage modulaire et d'une interface de fonctionnement.

5. L'équipement n'a pas besoin d'être corrigé et il n'y aura pas de frais d'étalonnage supplémentaires.

Configuration de l'équipement

No. Configuration Qty
Système de contrôle de la température Standard 1 ensemble
Système de test de température Standard (4 ensembles de thermocouples de température) 2 ensembles
Système de vide Standard 1 ensemble
Ordinateur industriel Industrial PC 1 ensemble
Plate-forme de chauffage Plate-forme chauffante en alliage 2 ensembles
Système de refroidissement par eau Standard(Machine de refroidissement par eau, tuyaux et connecteurs de refroidissement par eau) 1 ensemble
Système de protection de l'atmosphère d'azote Standard(Tuyaux et connecteurs d'azote) 1 ensemble
soldering flux recycling system Optional (système de refroidissement et de filtrage du flux de soudure et connecteurs) 1 ensemble
Système de contrôle du four de refusion sous vide Standard(Logiciel de contrôle) 1 ensemble

Paramètres techniques

Four de refusion sous vide en ligne VRO945
Zone de soudage 320mm×100mm
Hauteur de la cavité du four 16mm(25mm optionnel)
Hauteur de travail 900±50mm
Mode transmission Transmission par courroie en acier pas à pas
Nombre de zones de température 9 zones de température
Température maximale 450℃
Mode chauffage Chauffage de plaque
Méthode de refroidissement Refroidi à l'eau
Dispositif de récupération de flux Optionnel
Contient de l'oxygène ≤20ppm
Valeur de vide minimale 50pa
Taux de pompage sous vide Supérieur à 6 L/S
