Caractéristique unique:

1. Température de soudage: la température de soudage maximale réelle du four à vide V2 est ≥ 450℃.

2. Degré de vide: limit Degré de vide ≤ 3 Pa vide de travail 10-200 PA.

3. Zone de soudage efficace: ≥ 210mm * 200mm.

4. Hauteur four: ≥ 100mm.

5. Mode de chauffage: Le chauffage du rayonnement infrarouge inférieur est adopté et la plate-forme de support de la plaquette est une plate-forme en graphite à revêtement en carbure de silicium semi-conducteur.

6. Uniformité de la température: within the effective welding area ≤± 1%.

7. Taux de chauffage: Taux de chauffage maximum est 120-240℃/min.

8. Taux de refroidissement: Taux de refroidissement maximum est 60-120℃/min.

9. Ratio de vide: Pendant le soudage eutectique sous vide du four à vide de type V2, le taux de cavité peut être contrôlé en dessous de 2% après un grand nombre de vérification du client.

10. Module de pression positive en option:

L'équipement peut être équipé d'un module de pression positive ≤ 0.3MPa, ce qui peut répondre aux exigences du processus de pression positive et de pression négative. Le processus de pression positive peut être résolu efficacement le problème du déplacement des micro dispositifs dans le processus de soudage et le problème des éclaboussures de flux dans le processus de pâte de soudure est résolu.

11. Système de contrôle de la température and Système de mesure de la température

Le four à vide V2 adopte la technologie brevetée par le contrôle de la température de la technologie des camarades, et la précision du contrôle de la température est de ± 1℃.

La température du four à vide V2 peut mettre en place jusqu'à 40 sections de température et est équipée de 6 ensembles de réglages PID pour contrôler la température plus précisement, afin d'assurer la composition et la fiabilité du soudage. Le contrôle de la température est un contrôle à la traîne et le contrôle du PID a la fonction de l'ajustement de l'avance, ce qui peut améliorer la précision et la stabilité du contrôle de la température.

La cavité du four à vide de type V2 est équipée de deux groupes de thermocouples à la température flexible avec une technologie brevetée. Lorsque l'équipement fonctionne, il peut rétroaction à la température de n'importe quelle position dans la cavité en temps réel et afficher la courbe de température de la mesure de la température en temps réel dans le logiciel de contrôle, afin de mieux assurer le Contrôle de la température de la Zone de soudage et apportez un soutien à l'obtention d'une bonne courbe de processus.

12. Environnement d'atmosphère de chambre

Le four à vide de type V2 peut être rempli de gaz inerte d'azote pour aider le soudage et respecter le processus d'atmosphère de réduction de l'acide formique, un mélange d'hydrogène azote (5% d'hydrogène à 95% d'azote). L'atmosphère de processus peut être contrôlée avec précision par le temps de masse du temps ou du MFC pour garantir la cohérence de chaque processus d'ensemble. L'équipement est équipé d'un canal d'échappement fermé et d'un système de filtre, qui peut être traité et déchargé dans le canal d'échappement pour assurer l'utilisation normale de l'équipement. Il peut répondre à l'exigence de soudage sans flux.

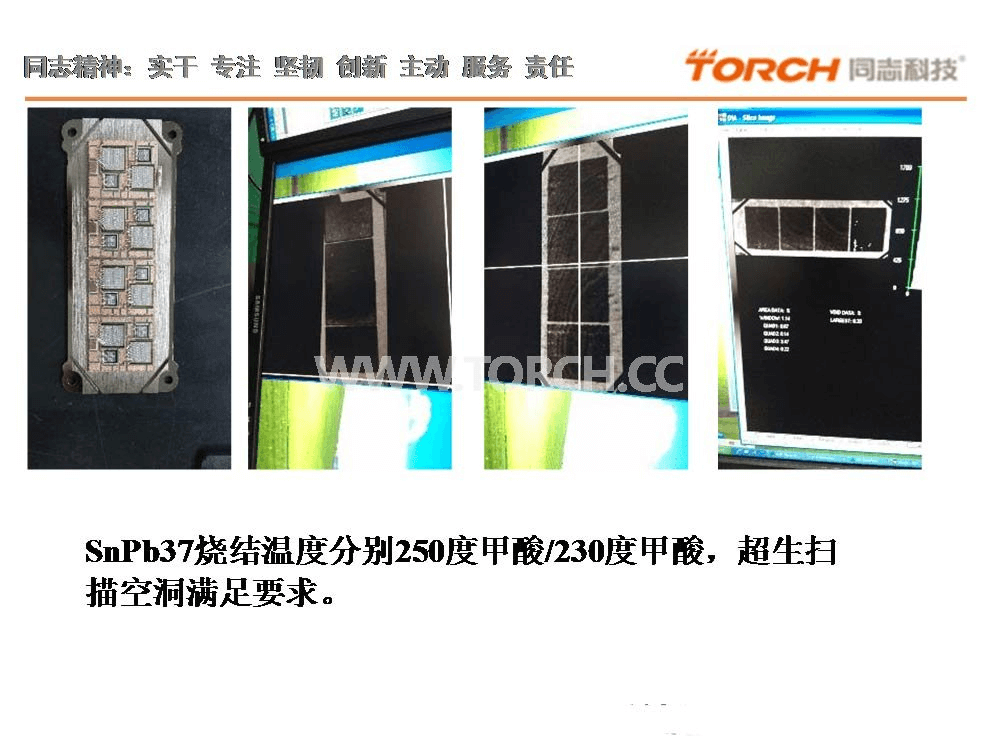

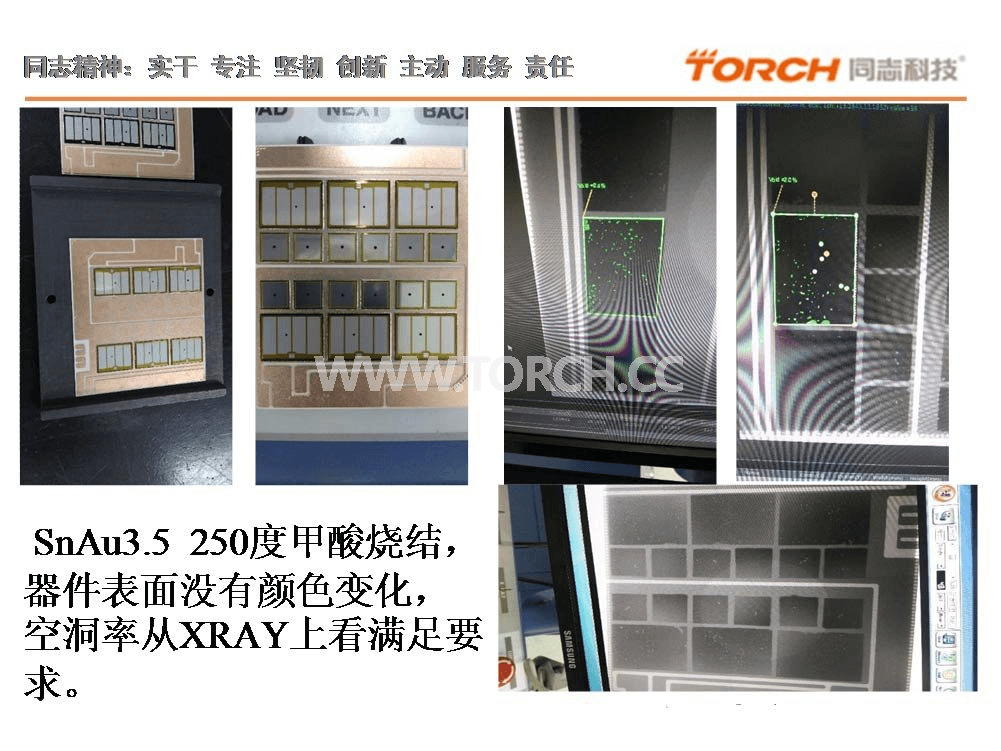

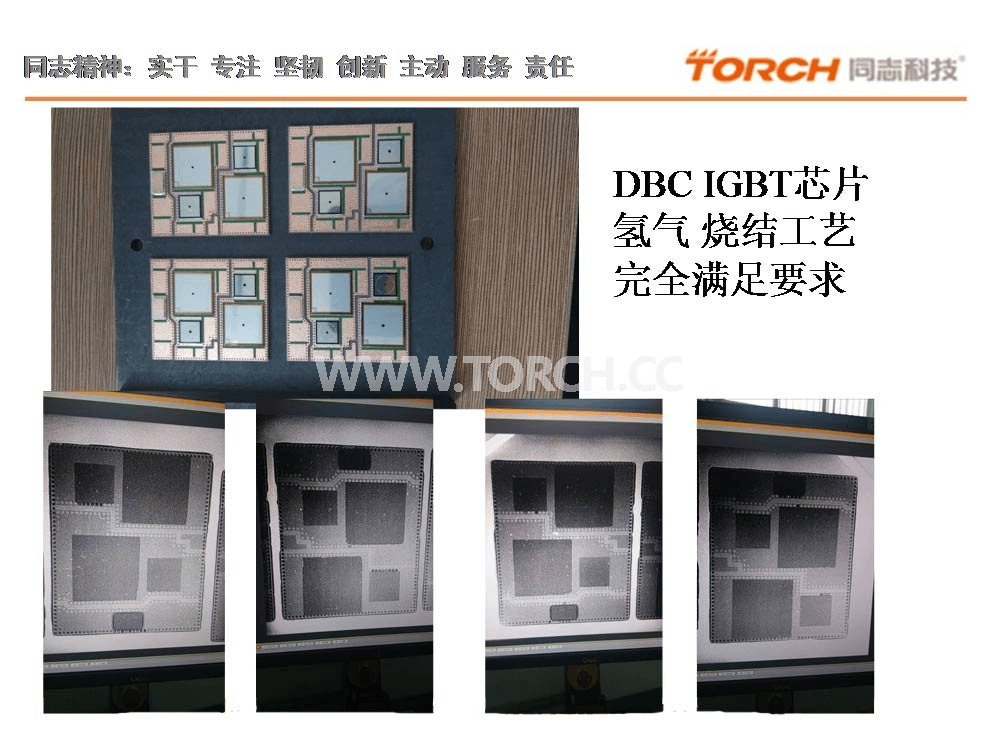

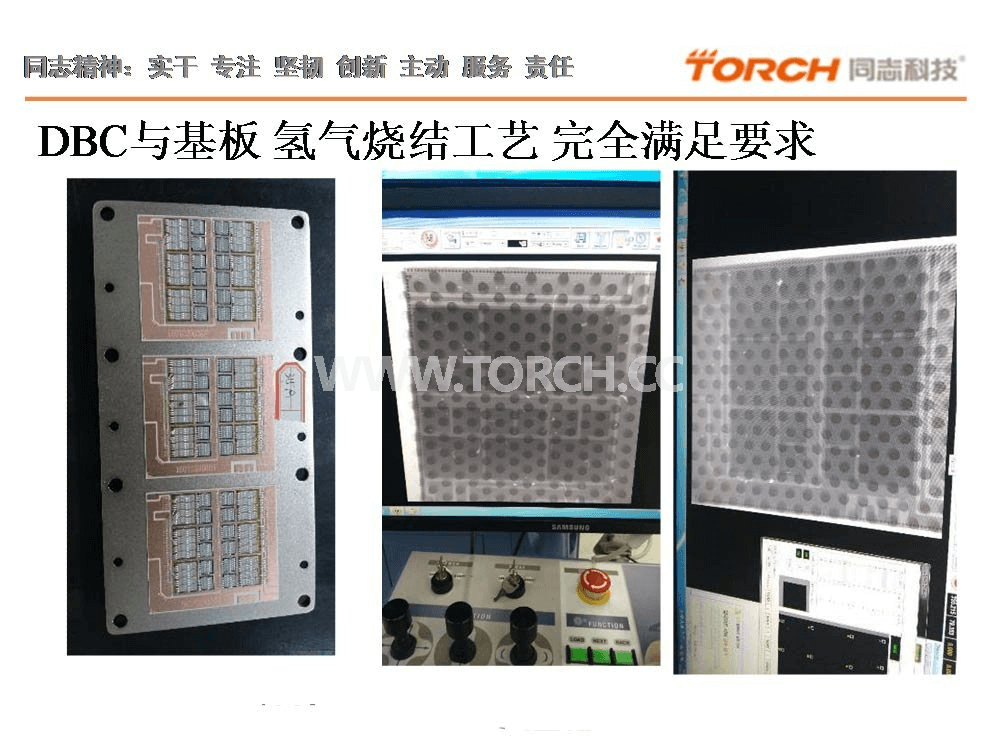

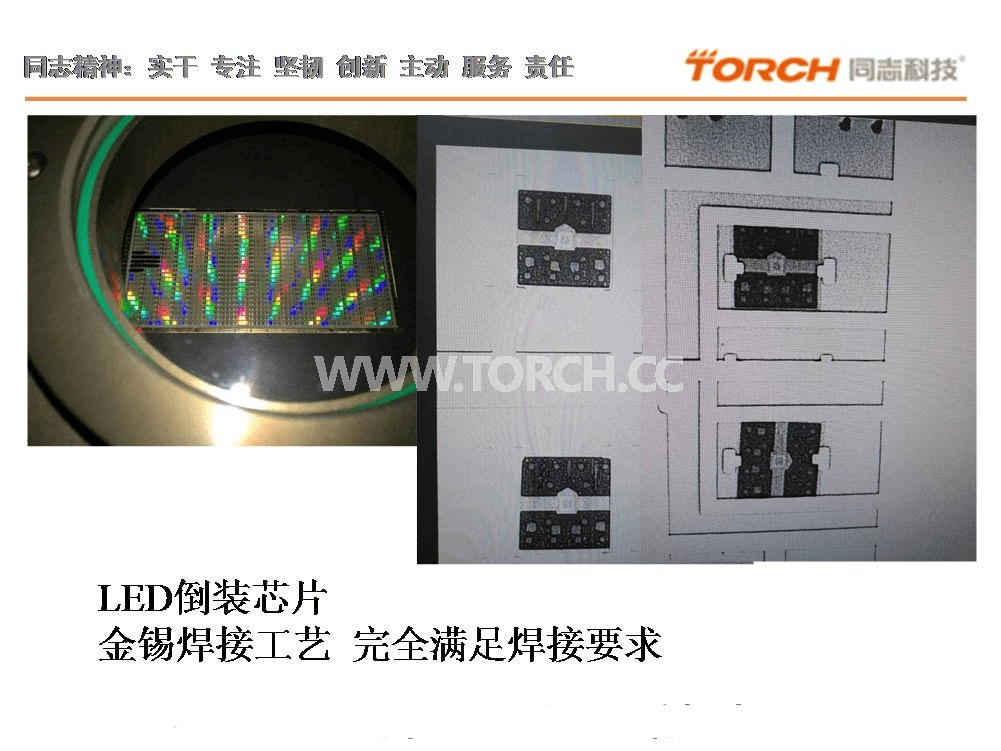

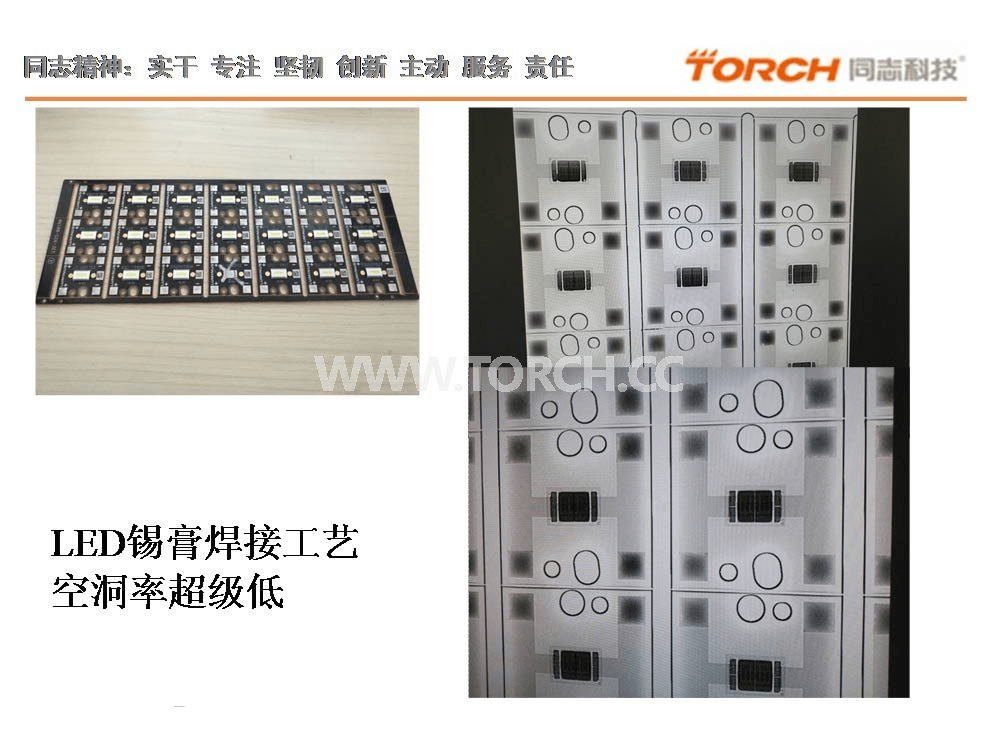

Certains clients testent l'image (l'image est un produit client, veuillez ne pas l'imprimer)
