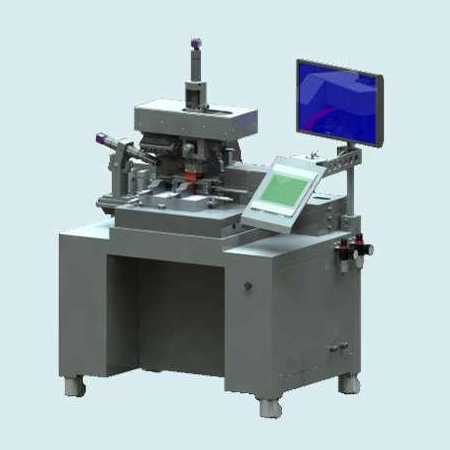

Soudeur T1
- Description du produit
T1 est un monteur multifonctionnel, qui peut fournir jusqu'à 5 μm de précision. Il convient au montage de toutes sortes de puces retournées et de puces ordinaires, et peut gérer un espacement des puces aussi faible que 50μm. Cette plate-forme de placement universelle convient à une large gamme d'applications de micro-assemblage, couvrant de nombreux processus de micro-assemblage, et peut même être configuré comme système de réparation FC/SMD.
Il est principalement conçu pour la production de lots moyens et petits, ainsi que pour répondre aux besoins de la fabrication de prototypes, de la recherche et du développement scientifiques, de l'enseignement et de la recherche universitaires et d'autres domaines.
Application:
1. Retourner la puce de liaison (face vers le bas).
2. Collage de puces de haute précision (face vers le haut).
3. Soudage par diode laser, barre laser.
4. VCSEL, PD, ensemble d'objectifs.
5. Emballage LED.
6. Emballage de micro-appareil optique.
7. Emballage MEMS.
8. Ensemble de capteurs.
9. Emballage 3D.
10. Conditionnement des tranches de niveau (W2W, c2w).
11. Puce sur substrat de verre, puce sur substrat flexible.
Highlights:
1. Précision de montage: better than 5 μ M.
2. Taille de l'élément: 0.125mm x 0.125mm- 100mm x 100mm* 100mm x 100mm* .
3. Zone de travail maximale: 450mm x 122mm.
4. Prise en charge de la taille maximale des plaquettes: 8".
5. Pression de montage maximale: 700n*.
6. Il peut être configuré comme système de réparation à air chaud.
7. Distribution manuelle et semi-automatique.
Caractéristiques:
1. Processus et traitement automatique des données.
2. Système d'alignement de vision du spectromètre.
3. Intégration et gestion des processus.
4. Caméra d'observation de processus en temps réel.
5. Logiciel système intelligent et bibliothèque de programmes adaptatifs.y
6. Transfert général des procédures de processus entre différents systèmes, couvrant de nombreux processus interconnectés.
7. Conception modulaire, grande flexibilité de processus.
Paramètres techniques:
1. Champ de vision (minimum): 1.6mm * 1.2mm.
2. Champ de vision (minimum): 20mm * 15mm.
3. Taille de l'élément (minimum): 0.125mm * 0.125mm.
4. Réglage fin de l'axe Φ: ± 6 degree
5. Course de l'axe Z de la table de travail: 10mm.
6. Zone de travail: 280mm * 117mm.
7. Température de chauffage (maximum) 400 ℃
8. Pression de montage (maximum) 700n.
