• Fiche technique

TP320V Résumé

1. Monteur automatique avec pièces de rechange de précision.

2. Machine de haute précision après traitement de recuit, oscillation à haute fréquence et vieillissement naturel.

3. La raboteuse à mouvement de raclage permet d'atteindre une précision de 0.01mm.

4. Rail de guidage de niveau de précision P (répétabilité de 0,02 mm et bonne résistance à l'abrasion).

5. Modèle de montage breveté.

6. Alimentateur électrique intelligent.

7. Processus de durcissement chimique de la chromaline sur le siège du circuit imprimé et le siège du chargeur. (pièce détachée SMC)

8. Le seul monteur de bureau capable de placer 50 types de composants.

9. Conception d'outlook brevetée.

10. Puissante fonction d'importation de données, tous les formats de fichier PCB peuvent être importés. un nouveau programme peut être terminé en 10 minutes.

11. Le système de contrôle logiciel pour le placement peut correspondre à la célèbre marque Siemens.

12. Le monteur visuel de bureau avec fonction de programme hors ligne.

13. Celui-ci peut réaliser à distance la fonction de maintenance et d'analyse et d'inspection.

14. Le seul et unique monteur visionnaire de bureau automatique pour 0402 et QFP 0.5mm.

15. Équipe un ordinateur de contrôle industriel de bonne qualité.

16. Équipe le générateur optique accordable pour satisfaire différentes couleurs pour l'identification du composant.

17. Silence, le bruit ne monte jamais à 50 db.

18. Vitesse réelle: 5 000 cph.

19. Le logiciel rappelle la période de maintenance.

20. Le LOGO est formé par un tampon.

Caractéristiques:

1. La structure coulée, la plate-forme inférieure et la structure du portique de l'axe Y utilisent le processus de coulée dans la ligne SMT, ce qui garantit efficacement une fiabilité et une stabilité pour une utilisation à long terme.

2. Il utilise des guides de haute précision pour améliorer la précision du placement.

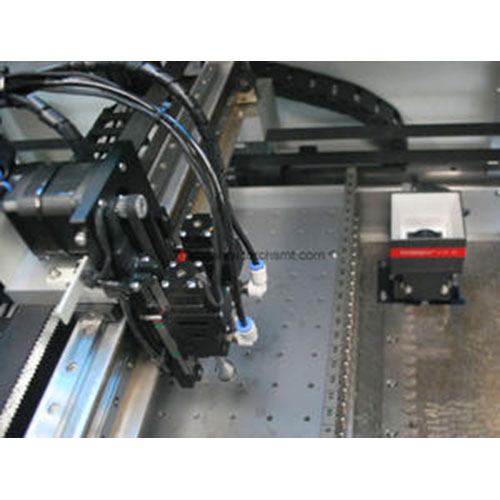

3. Caméra industrielle haute résolution pour compléter le montage visuel de la position des composants de haute précision.

4. Le système de vision peut identifier automatiquement le point MARK pour améliorer l'efficacité de la production et la précision du placement des copeaux.

5. Programmation visuelle automatique sans saisie manuelle des coordonnées du périphérique. La programmation est simple, facile à apprendre pour les débutants.

6. Un petit plateau IC comme standard de configuration.

7. 5 buse en configuration standard, le logiciel vous rappellera de remplacer la buse.

8. Machine de placement automatique économique, elle convient parfaitement à la production à petite échelle, à la recherche et à l'utilisation personnelle.

Optionnel:

1. Chargeur électrique GF (type CF comme modèles alternatifs adaptés à une production à faible coût et à une utilisation en R&D).

2. Buse.

Paramètres techniques

Modèle	TP320V
Taille du PCB	350×210mm
Plage de déplacement maximale	410×320mm
Plage de déplacement maximale de l'axe Z	10mm
Vitesse de montage typique	4000-4500cph
Vitesse de montage maximale	5000 cph
Précision de répétition	±0.06mm
Position	Position visuelle
Composant disponible	Condensateur SMD et résistance 0603 et IC (ci-dessous 20mm)
Programme	Étude vidéo/Saisie au clavier
Méthode de conduite	Utiliser une courroie d'entraînement synchrone industrielle
Alimentateur à bande	Chargeur 8mm, 12mm, 16mm, 24mm en option
Numéro de chargeurber	1. 24 pièces de 8MM GFTA-08S sur le côté gauche 2. 22 pièces de 8MM GFTA-08S sur le côté droit (lorsqu'il n'y a pas de plateau IC)
Numéro de plateau IC	1 au plus, dans la situation, TP300V peut juste placer 24 pièces de chargeur GFTA-08S 8MM
Système d'exploitation	WINDOWS XP
Air comprimé	80psi(0.5Mpa), flux d'air 80L/M
Source de courant	220v, 50Hz, 2kW
Poids	350kg
Dimension	780×850×1200mm
