Petite machine de prélèvement et de placement visuelle à grande vitesse à six têtes M6
M6 Introduction:
1. C'est quoi le M6 ? M6 est Mounter avec 6 têtes;
2. M6 est Beijing Torch lancé indépendamment machine visuelle de prélèvement et de placement. Modèle M6
3. M6 est un produit d'époque dans le domaine des petites machines de prélèvement et de placement à grande vitesse.
4. M6 peut monter un composant minimum 0402, monter un maximum SOP24 IC.
5. M6 peut en option un alimentateur électronique de type courroie et une barre de type Mangeoire vibrante.
6. M6 peut monter un maximum de 52 types de composants. (Seulement 8mm)
7. M6 avec un design unique, peut facilement étendre une carte PCB super large de 600 * 600 mm, n'a pas besoin d'augmenter le coût d'utilisation pour acheter une machine de grand modèle. M6, une seule machine peut répondre à cette exigence.
8. M6 est spécialement conçu pour vous, une vitesse de montage élevée de 13 000 CPH, les pièces de rechange de première classe garantissent une haute qualité, réduisent les coûts de maintenance, améliorent votre taux de retour commercial !
- Description du produit
M6 Présentation de la fonction:

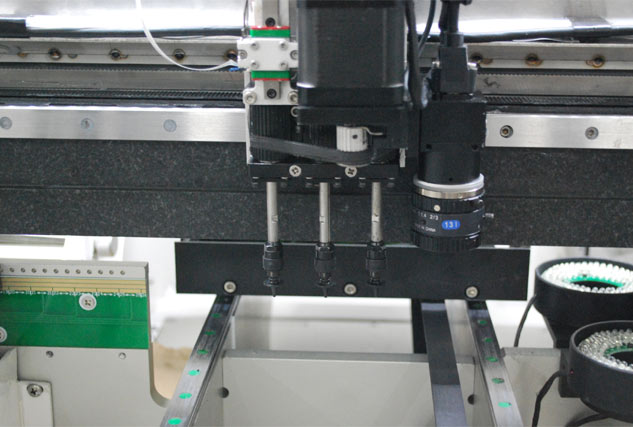

1. En utilisant un portique en marbre de granit naturel, assurez-vous qu'aucune précision cinématique ne change après avoir utilisé le pick and place plus de 5 ans.
Portique en marbre granit naturel

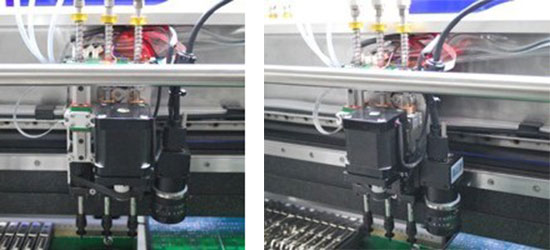

2. Les têtes électromagnétiques obtiennent un brevet, peuvent assurer le gémissement à grande vitesse le plus petit et le plus léger.
Les têtes d'électromagnétisme
3. Système visuel de leadership de haut niveau: adoptez la source de lumière super brillante propriétaire de Germany Termway. Assurez-vous que la numérisation haute vitesse et haute définition permet d'obtenir un placement de haute précision.

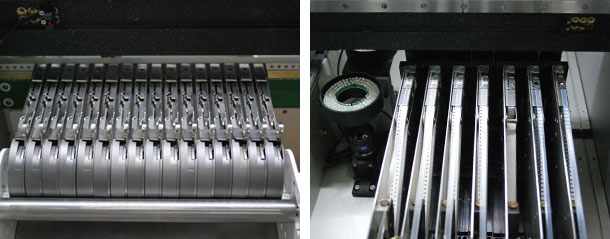

4. Déployer le chargeur électrique, comparer avec le chargeur pneumatique, peut réduire la vibration, pour assurer la haute précision.
Chargeur de modèles CF
5. Adoptez le brevet de technologie de numérisation de photos non-stop Germany Termway, ce qui rend le placement à grande vitesse devenu réalité. Vitesse de montage maximale de la vision jusqu'à 9000CPH, sans vision, la vitesse de placement jusqu'à 13000-15000CPH.
6. Système de transmission de carte intelligent, système de convoyeur en option, production intelligente entièrement automatisée. (facultatif)
L'usine de Torch passe le système de gestion de la qualité et le système de gestion de l'environnement, et a obtenu l'authentification internationale ISO9001 : 2008 et ISO14001 : 2008 et la certification CE.
- Fiche technique
M6 Paramètres techniques
| Tête de montage | têtes de six groupes |
| Taille de montage | 50mm×50mm～350mm×350mm (Configuration standard) 50mm×50mm～600mm×600mm (facultatif, le système de transport de changement le rendra vrai rapidement. ) |
| The Plage de déplacement maximale de l'axe Z | 15mm |
| Vitesse de montage avec visuel | 11000-13000 |
| Vitesse de montage without visual | 1200-14000 cph ;The highest speed 15000CPH |
| Précision de définition de l'axe X Y | ±0.01mm |
| Précision de montage | ±0.05mm |
| Méthode de positionnement | Position visuelle |
| Composant disponible | the minimum 0402—sop24 |
| Méthode de programmation | Auto de données universelles/Apprentissage d'image d'importation/Entrée au clavier |
| Types de composants | MAX 52 types de composants |
| Quantité de mangeoires | 1. MAX52 types de chargeurs électroniques (PCB:350*250mm); 2. MAX46 types de chargeurs électroniques (PCB:350*350mm); 3. MAX12 types de chargeurs électroniques (PCB:600*600mm); |
| Système d'exploitation | WINDOWS XP/WIN7 32bit |
| Air comprimé | 80psi (0.5Mpa, Flux du gaz≥90L/M) |
| Puissance | 220v, 50Hz, 1.5kW |
| Poids | 350kg |
| Dimension | 1400(L)×850(W)×1350(H) |
