Équipement de détection de rayons X TX90

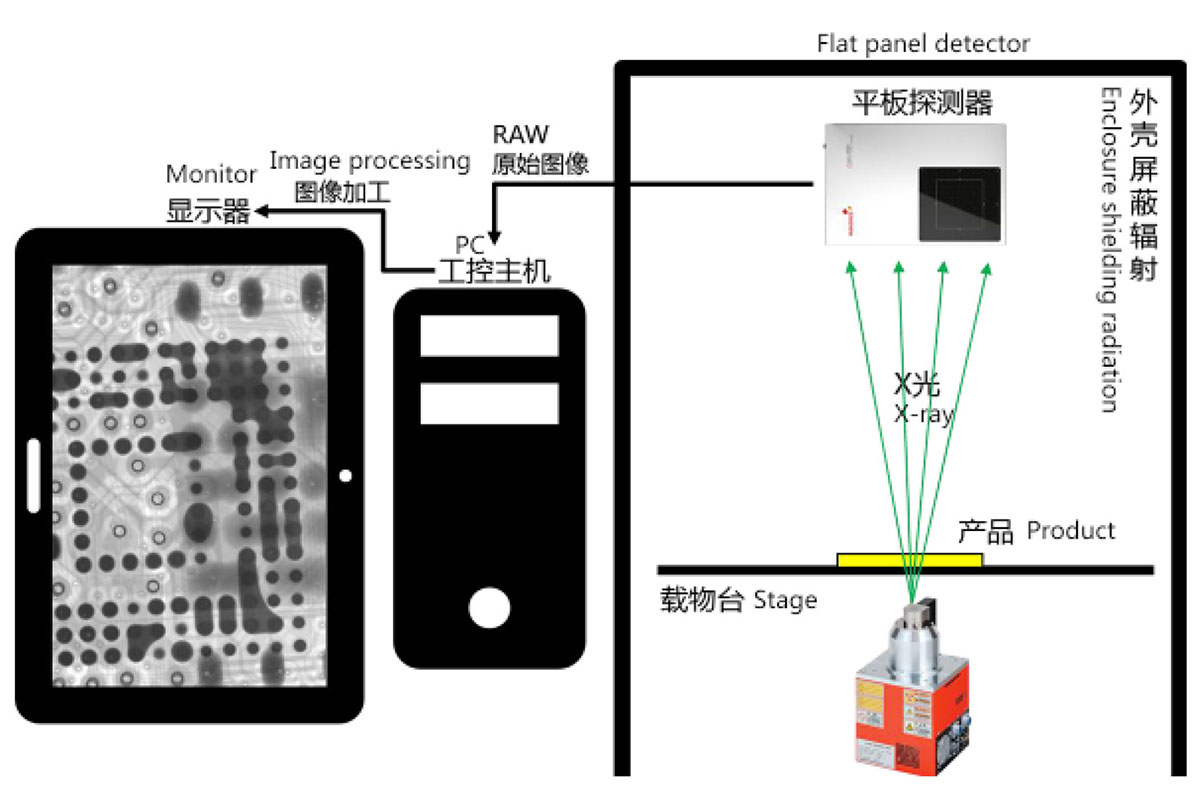

I. Working principle
II. Avantages de l'équipement:
1. La source de rayons X adopte un tube à rayons X fermé du Japon Hamamatsu, qui est la meilleure source de rayons X au monde, avec une longue durée de vie et sans entretien.
2. Le détecteur à écran plat numérique Iray 5 pouces HD de nouvelle génération est utilisé pour la réception des rayons X.
3. Fenêtre de navigation automatique, où vous voulez voir.
4. Plate-forme de 420 * 420mm avec une charge de 15 kg.
5. Système de liaison à 3 axes de mouvement avec vitesse réglable.
6. Le programme de test peut être modifié pour réaliser un test automatique de masse et juger automatiquement s'il est NG ou OK.
7. Le dispositif rotatif à 360° en option peut observer le produit sous différents angles.
8. L'opération est simple et rapide, trouvez rapidement le défaut cible et commencez la formation de deux heures.
III. Hardware Parameters:
Source de rayons X | Marque | Hamamatsu | |
Type | Point de mise au point micro fermé | ||
Tension des tubes | 90kV | ||
Courant du tube | 200μA | ||
Taille de la tache focale | 5μm | ||
Fonction | Préchauffage automatique | ||
Détecteur à panneau plat | Marque | IRay | |
Zone efficace | 130mm*130mm | ||
Pixel size | 85μm | ||
Puissance analytique | 1536*1536 | ||
Fréquence d'images | 20 images/seconde | ||
Plate-forme de chargement en fibre de carbone | Taille de la plate-forme | 420mm*420mm | |
Zone détectable | 400mm*400mm | ||
Charge maximale | 15kg | ||
Système hôte | Agrandissement Rapport géométrique | Grossissement géométrique 150X 150x | Rapport du système 1500X |
Vitesse de détection la plus rapide | 3 secondes/point | ||
Dimension | 1100mm*1000mm*1600mm | ||
Poids net | 1000kg | ||
Source de courant | AC110-220V 50/60HZ AC110-220V 50/60HZ |
||
Puissance maximum | 1300W | ||
Ordinateur de contrôle industriel | I3-7100 CPU, 4G RAM, 240GB SSD | ||
Affichage | Écran HDMI 24 pouces, moniteur Écran HDMI 24 pouces | ||
Sgarantie de sécurité | Sécurité Fuite de rayonnement | Aucune, norme internationale: moins de 1 micro Seaver par heure. | |
Fenêtre d'observation en verre au plomb | Verre au plomb transparent, isole le rayonnement pour observer l'objet testé. | ||
Verrouillage de sécurité des portes avant et arrière | Une fois le tube à rayons X ouvert, le rayon X ne peut pas être ouvert lorsque la porte est ouverte. | ||
Interrupteur de porte de sécurité électromagnétique | Lorsque les rayons X sont activés, la porte ne peut pas être ouverte. | ||
Bouton d'arrêt d'urgence | Appuyez sur pour éteindre immédiatement. | ||
Protection du tube à rayons X | Vous ne pouvez laisser le logiciel pour d'autres opérations que jusqu'à ce que les rayons X soient éteints. |
IV. Fonctions logicielles
Barre d'état L'état de verrouillage, l'état de préchauffage et l'état du commutateur de rayons X sont indiqués si le rouge et le vert clignotent alternativement.
Module fonctionnel | Mode de fonctionnement | Clavier + souris pour terminer toutes les opérations. |
Contrôle du tube à rayons X | Cliquez sur le bouton de la souris pour activer ou désactiver les rayons X, et la tension du tube en temps réel et la valeur actuelle sont affichées. L'utilisateur peut cliquer sur les boutons haut et bas, ou faire glisser la barre coulissante, ou saisir et ajuster manuellement. | |
Barre d'état | L'état de verrouillage, l'état de préchauffage et l'état de l'interrupteur à rayons X sont indiqués par les clignotements rouges et verts alternativement. | |
Ajustement de l'effet d'image | La luminosité, le contraste et le gain de l'image peuvent être ajustés librement pour obtenir des résultats satisfaisants. | |
Liste des produits | Les utilisateurs peuvent stocker le courant ou appeler les paramètres tels que la position, la luminosité, le contraste et le gain de l'axe z précédemment stockés. La prochaine fois, le même produit peut être appelé directement, ce qui améliore l'efficacité de la détection. | |
Fenêtre de navigation | Une fois que l'appareil photo a pris des photos de la plate-forme, cliquez sur n'importe quelle position de la photo, et la plate-forme se déplacera jusqu'à ce que l'image montre la position. | |
État de l'axe de mouvement | Affiche les coordonnées en temps réel. | |
Résultat de la détection | Affiche les résultats de chaque mesure dans l'ordre (mesures telles que le taux de bulles, la distance, la zone, etc. Cet ensemble client). | |
Contrôle de la vitesse | La vitesse de chaque axe peut être ajustée en vitesse lente, vitesse constante et vitesse rapide. | |
Mesure du taux de bulle | Calcul automatique | Cliquez sur deux points pour déterminer un rectangle. Le logiciel trouve et mesure automatiquement le bord, le tampon et la bulle intérieure de la boule d'étain dans le rectangle. Le taux de bulles, la surface de la sphère d'étain, la circonférence, le rapport maximal de bulles, la longueur et la largeur peuvent être obtenus, et ng ou OK sont représentés par des couleurs rouges et vertes. |
Réglage des paramètres | L'utilisateur peut régler le seuil de gris, le pixel, le contraste, le filtre de taille et d'autres paramètres pour obtenir les résultats précis du calcul automatique. | |
Ajouter manuellement des bulles | Vous pouvez dessiner des polygones ou des graphiques libres pour calculer le taux de bulles sous forme de bulles. | |
Paramètres de stockage | L'utilisateur peut stocker le seuil de gris, le pixel, le contraste, le filtre de taille et d'autres paramètres de la bulle de mesure actuelle. La prochaine fois, le même produit peut être appelé directement et l'efficacité de la détection peut être améliorée. | |
Autres fonctions de mesure | Distance | Cliquez sur a et B comme ligne de référence selon les besoins, puis cliquez sur le point C pour mesurer la distance verticale entre le point C et la ligne de référence. |
Rapport de distance | Il est utilisé pour mesurer le taux de passage de l'étain du circuit imprimé à travers le trou. Un point D est défini plus que la distance de mesure. Le pourcentage de D dans la distance verticale de C est obtenu en divisant la distance verticale du point d à la ligne de référence, divisée par la distance verticale du point C. | |
angle | Cliquez sur a et B comme ligne de référence selon les besoins, puis cliquez sur le point C pour mesurer l'angle entre les rayons Ba et BC. | |
Circulaire | Il est utilisé pour mesurer des composants ronds tels que des boules d'étain. Cliquez sur trois points pour déterminer un cercle et mesurer la circonférence, l'aire et le rayon. | |
Carré | Il est utilisé pour mesurer les composants carrés. Cliquez sur deux points pour déterminer un carré et mesurez la longueur, la largeur et l'aire. | |
Détection automatique | Définir la position manuellement | Les utilisateurs peuvent définir n'importe quelle position sur la plate-forme comme point de détection, et le logiciel prendra automatiquement des photos et enregistrera des images. |
Tableau | Pour les points de détection avec une disposition régulière, les utilisateurs n'ont qu'à définir deux points de détection et le nombre de lignes et de colonnes. Le logiciel prendra automatiquement chaque point de détection et enregistrera l'image. | |
Reconnaissance automatique | Pour les points de détection avec des caractéristiques évidentes, le logiciel peut identifier automatiquement l'emplacement spécifique, mesurer et enregistrer l'image. |
V. Applications

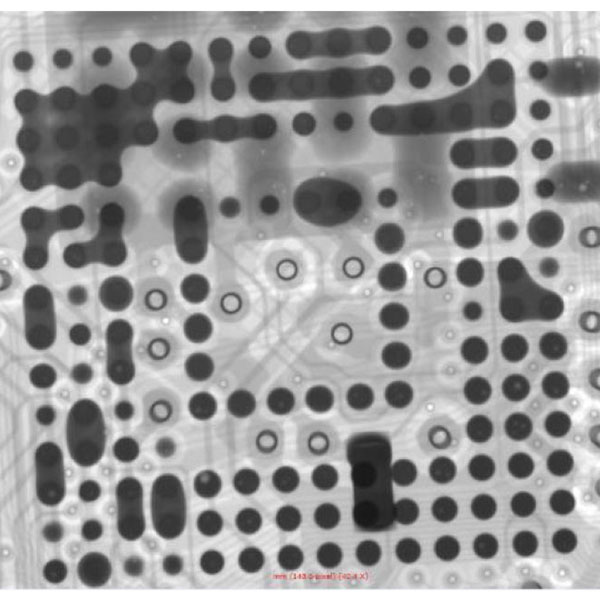

Étain continu BGA

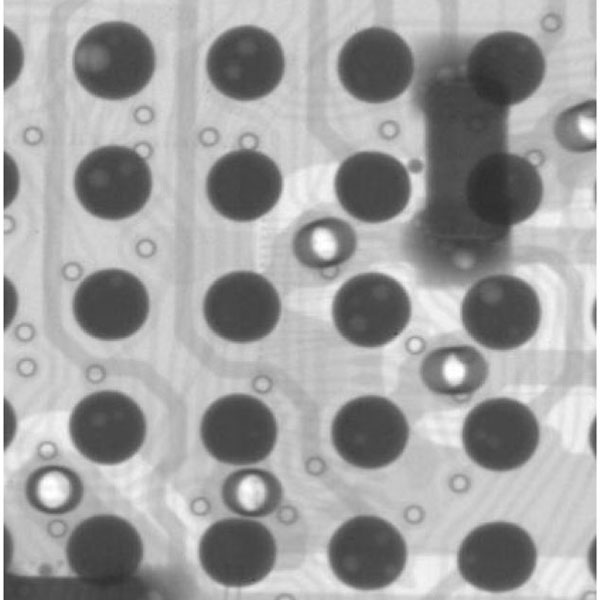

Bulle BGA

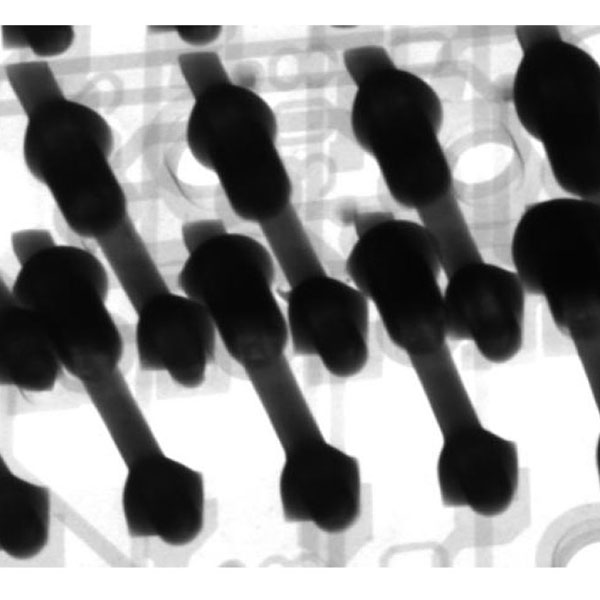

Etamage traversant PCB

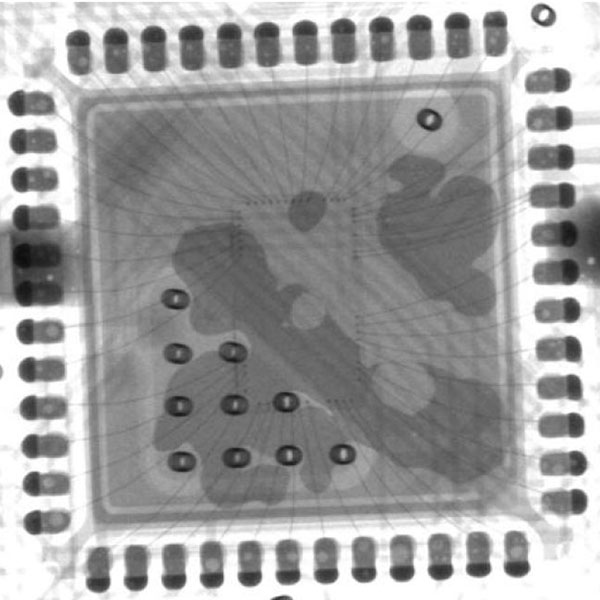

IC bulle et fil d'or

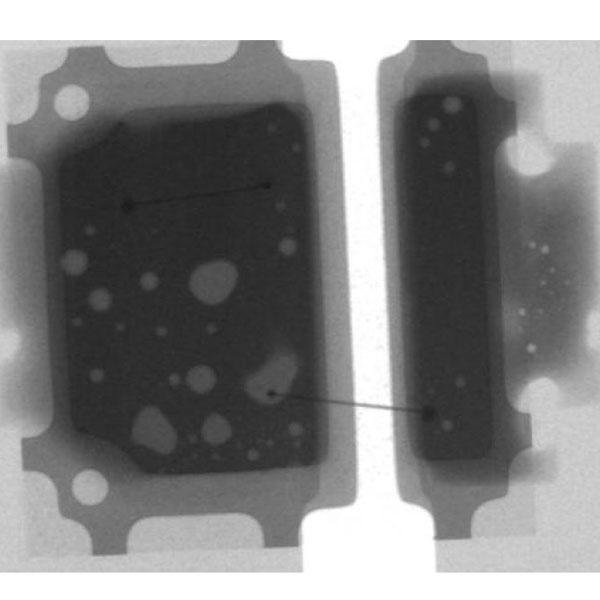

Bulle de soudure LED

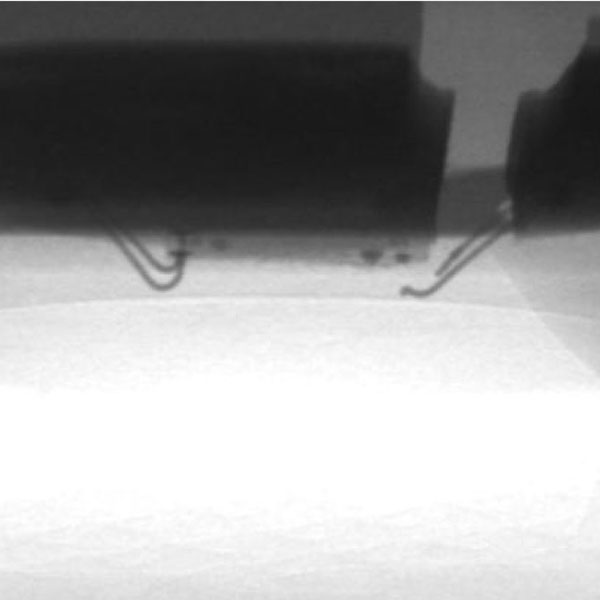

Rupture du fil d'or LED
Condensateur
Inducteur
Inducteur
Tube à décharge semi-conducteur TSS
Plastique en fibre de verre
Câble
Diode
Fente de soudure de tube en acier
Composant automobile
