Monteur automatique TP300V

  • Description du produit

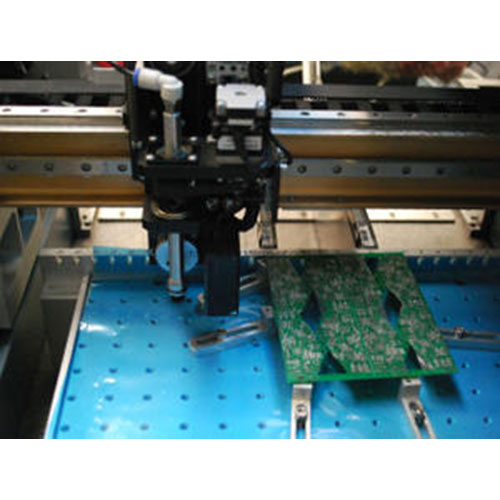

La série TP est une machine de placement SMT de bureau entièrement automatique, elle peut être montée sur divers composants via une buse à vide, elle est actuellement sur le marché un équipement de placement automatique rentable. La machine convient à la plupart des composants de puce SMD 0402, SOIC, PLCC et QFP IC; le système visionnel répond à la haute précision des puces BGA ou QFP IC au pas de 0.65mm, telles que le placement, en plus du point de référence rond standard, pas de pâte à souder pour sérigraphie et un circuit imprimé carré et un tampon traversant de type anneau peuvent également servir de point de référence.

  • Fiche technique
Caractéristiques:

1. Machine avec plate-forme en marbre, assurant efficacement la fiabilité et la stabilité d'une utilisation à long terme Mounter.

2. Il utilise des guides de haute précision pour améliorer la précision du placement.

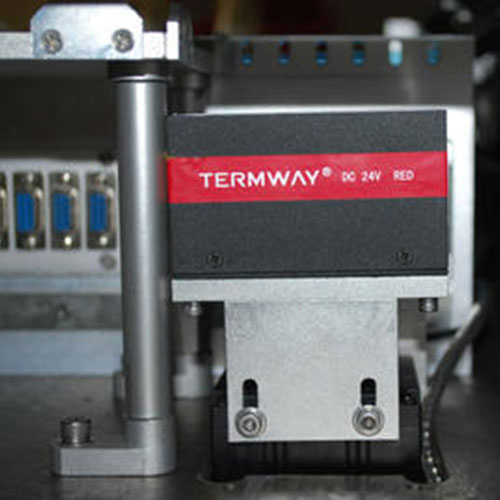

3. Caméra industrielle haute résolution pour compléter le montage visuel de la position des composants de haute précision.

4. Le système de vision peut identifier automatiquement le point MARK pour améliorer l'efficacité de la production et la précision du placement des copeaux.

5. Programmation visuelle automatique sans saisie manuelle des coordonnées du périphérique. La programmation est simple, facile à apprendre pour les débutants.

6. 5 buse en configuration standard, le logiciel vous rappellera de remplacer la buse.

7. Machine de placement automatique économique, elle convient parfaitement à la production à petite échelle, à la recherche et à l'utilisation personnelle.

Optionnel:

1. Alimentation électrique GF (type CF comme modèles alternatifs adaptés à une production à faible coût et à une utilisation en R&D)

2. Un petit plateau IC comme norme de configuration

3. Buse

Paramètres techniques:
ModèleTP300V
Taille du PCB350×210mm
Plage de déplacement maximale410×320mm
Plage de déplacement maximale de l'axe Z10mm
Vitesse de montage typique2500-3000cph
Vitesse de montage maximale3000 cph
Précision de répétition±0.06mm
PositionPosition visuelle
Composant disponibleSMD capacitor and resistor 0402 and IC (below 20mm)
ProgrammeAutomatic Data Import/Étude vidéo/Saisie au clavier
Méthode de conduiteUtiliser une courroie d'entraînement synchrone industrielle
Alimentateur à bandeChargeur 8mm, 12mm, 16mm, 24mm en option
Numéro de chargeurber1. 24 pièces de 8MM GFTA-08S sur le côté gauche
2. 22 pièces de 8mm GFTA-08S sur le côté droit (lorsqu'il n'y a pas de plateau IC)
Numéro de plateau IC1 au plus, dans la situation, TP300V peut juste placer 24 pièces de chargeur GFTA-08S 8mm
Système d'exploitationWINDOWS XP
Air comprimé80psi(0.5Mpa), flux d'air 80L/M
Source de courant220v, 50Hz, 2kW
Poids350kg

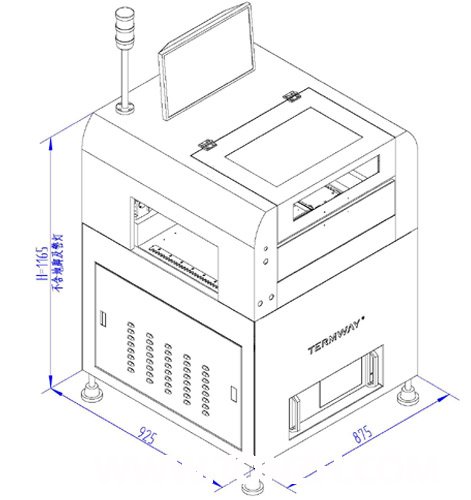

Dimension875*925*1165mm
