• Fiche technique

Introduction:

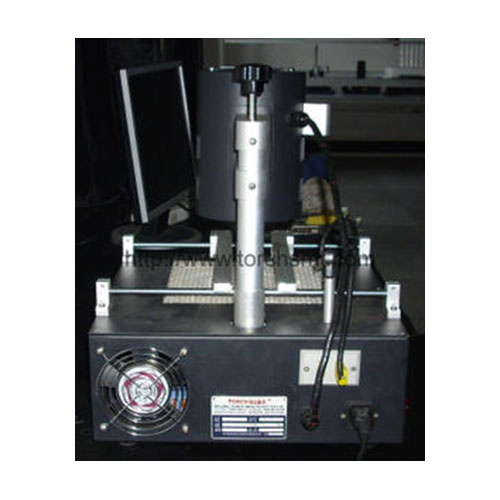

La table de dessoudage BGA 900-IR est fabriquée par notre société qui chauffe par rayon infrarouge en double face, peut chauffer par le haut et préchauffer par le bas. Convient au soudage, au retrait ou à la réparation de BGA, PBGA, CSP et d'une variété d'emballages, peut répondre au substrat de PCB multicouche et aux exigences de soudage sans plomb. La configuration peut être complétée sur la table de plantation BGA pour planter la balle. La cible principale de la soudure de réparation d'appareils est les cartes mères et la puce graphique BGA de PC, ordinateurs de bureau, commutateurs, XBOX (y compris la puce graphique, la carte vidéo, etc.).

Les caractéristiques de BGA900-IR:

★ Les systèmes de chauffage à double rayon infrarouge peuvent chauffer en même temps le haut des composants et le bas du PCB, par rapport aux Cyclones, le processus de chauffage est plus stable et évite un chauffage inégal du PCB qui peut provoquer une déformation ; l'utilisation de méthodes de chauffage infrarouge avancées n'a pas besoin de remplacer la buse de chauffage, cela permet également d'économiser le coût de l'investissement.

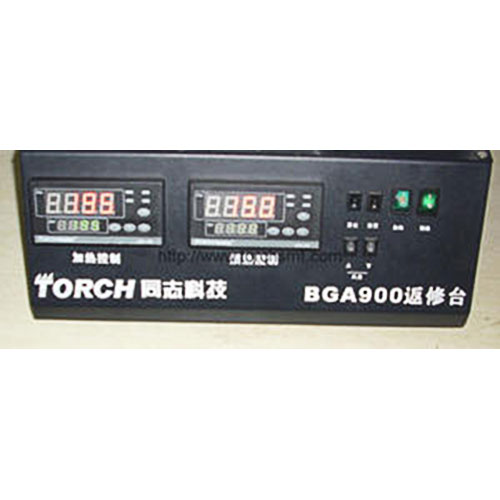

★ Système de température avancé: chauffage indépendant de haut en bas et également contrôle de température indépendant, soudure terminée avec la fonction d'alarme, toutes ces caractéristiques peuvent être plus pratiques et confortables.

★ Apparence à la mode: conception complète noire, élément chauffant à arc, petite taille et pouvant être placé dans une pièce de 400mm.

★ Orientation de la puce: l'orientation centrale des puces laser BGA rouge est facile à utiliser.

★ Système de chauffage et de préchauffage de grande surface : Chauffage supérieur 80 × 80 MM, chauffage inférieur 200 × 200 MM. Il pourrait être facile de traiter des PCB à forte capacité thermique et d'autres soudures sans plomb.

★ Conception intégrative: le support d'orientation polyvalent et le PING peuvent assurer le maintien et la fixation de circuits imprimés de grande taille. Ainsi, il est facile de prévenir et de rectifier certaines cartes mères transformables, de réparer la carte PCB et d'assurer le succès de la maintenance.

★ Investissement économique: pleinement pris en compte la réalité du service de maintenance commun, non seulement pour réduire les coûts, mais également pour garantir la qualité.

★ Plus d'utilisateurs : petit cubage, grande zone d'échauffement, très adapté à la carte mère de l'ordinateur, au PC portable et au service de maintenance individuel. Il est commode de transporter et de transporter.

Paramètres techniques:

Marque: TORCH

Puissance de chauffage supérieure: 300W

Zone de chauffage supérieure: 80*80mm

Puissance d'échauffement du fond: 600W

Zone d'échauffement inférieure: 200*200mm

Puissance: 900W

Source de courant: 220V

Dimension: 400 mm×350 mm×410 mm
